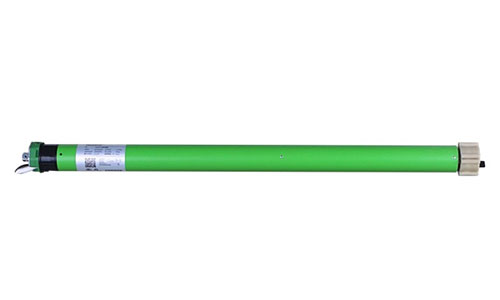

PAT มอเตอร์สำหรับประตูม้วนไฟฟ้าแบบ Tubular รุ่น DM
PAT Tubular Motors for Roller Shutters DM Model
รุ่น DM45M
ขนาดเส้นผ่าศูนย์กลางตัวมอเตอร์จะอยู่ที่ 45 มม. และมีแรงบิด 50Nm
Comes with a shaft diameter of 45 mm and torque at 50Nm
รุ่น DM59M
ขนาดเส้นผ่าศูนย์กลางตัวมอเตอร์จะอยู่ที่ 59 มม. และมีแรงบิด 100Nm
Comes with a shaft diameter of 59 mm and torque at 100Nm
รุ่น DM92M
ขนาดเส้นผ่าศูนย์กลางตัวมอเตอร์จะอยู่ที่ 92 มม. และมีแรงบิด 300Nm
Comes with a shaft diameter of 92 mm and torque at 300Nm
| คุณสมบัติ |
– มอเตอร์สำหรับประตูม้วนไฟฟ้า ใช้สำหรับระบบประตูม้วนไฟฟ้า หน้าต่างอัตโนมัติ และกันสาดอัตโนมัติ
– มอเตอร์ขับเคลื่อนด้วยกำลังไฟ 230V AC มีลักษณะเป็นรูปทรงกระบอกหรือเป็นหลอด หรือที่เรียกว่า Tubular Motor
– ขนาดเส้นผ่าศูนย์กลางตัวมอเตอร์จะอยู่ที่ 45 มม., 59 มม., และ 92 มม. และมีแรงบิด (Torque) 50Nm, 100Nm, และ300Nm ตามลำดับ
– สามารถปลดล็อคฉุกเฉินด้วยระบบมือหมุนจากด้านใดด้านหนึ่ง (Manual Unlock)
– มักใช้งานร่วมกับ สวิตช์ติดผนัง รุ่น DC228, DC300, DC301, DC1686
| Product Features |
– Applicable to roller shutters, automatic windows, and automatic awnings
– 230V AC Tubular Motor
– Comes with a shaft diameter of 45 mm., 59 mm., and 92 mm. and torque at 50Nm, 100Nm, and 300Nm respectively
– Can be unlocked manually during emergencies with a hand crank from either side
– Installed with wall switches for easy operation
ผลงานการติดตั้ง
| Model | DM45M | DM59M | DM92M |
| Rated torque (N.m) | 50 | 100 | 300 |
| Rated Speed (rpm) | 12 | 12 | 9 |
| Tube Diameter (mm) | 45 | 59 | 92 |
| Rated voltage (V) | 230 | 230 | 230 |
| Rated frequency (Hz) | 50 | 50 | 50 |
| Rated Power Input (W) | 308 | 491 | 661 |
| Rated Current (A) | 1.41 | 2.32 | 2.96 |
| Running Time (min) | 4 | 4 | 4 |
| Degree of protection (IP) | IP44 | IP44 | IP44 |
| Max Number of Turns (turn) | 23 | 22 | 30 |
| L1/L2 (mm) | 665/647 | 717/702 | 551/534 |
